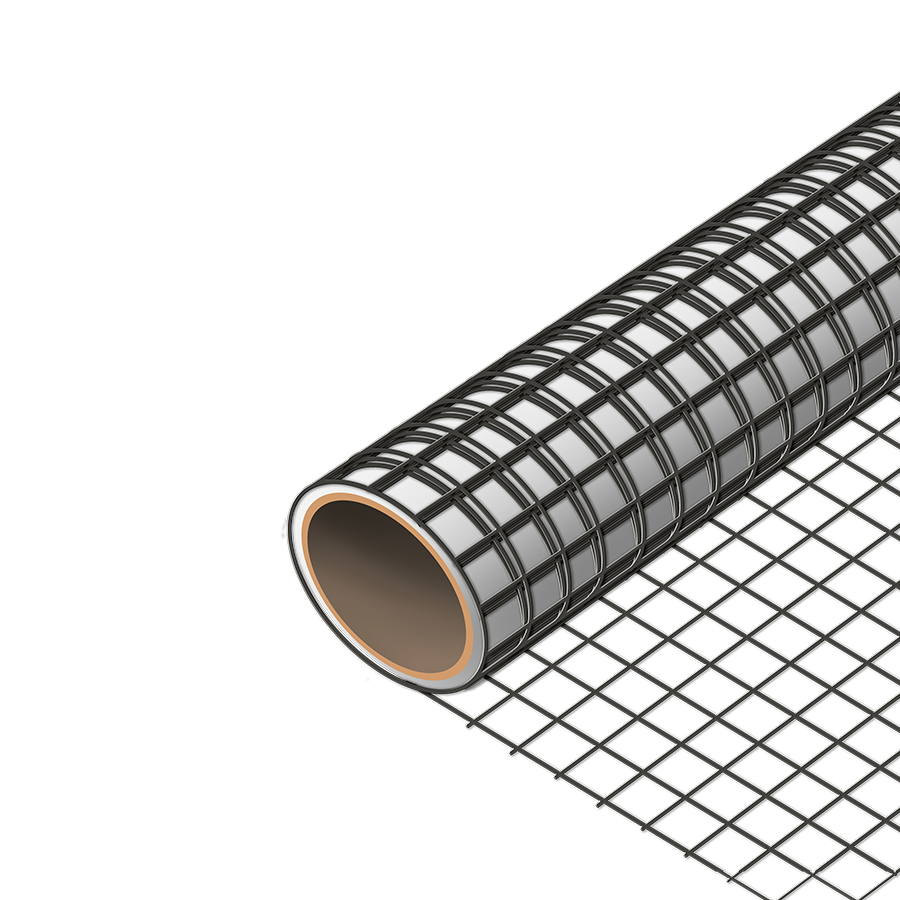

Armaglass Structura 66 objedinjuje malu masu i smanjenu debljinu s izvrsnim mehaničkim svojstvima u uzdužnom i poprečnom smjeru. Otporna je na atmosferske utjecaje i agresivna okruženja te osigurava trajnost kompozitnih sustava u kojima se primjenjuje. Prikladna je za svaku podlogu i potpuno kompatibilna s mortovima na bazi cementa i mortovima na bazi vapna.
Prednosti:

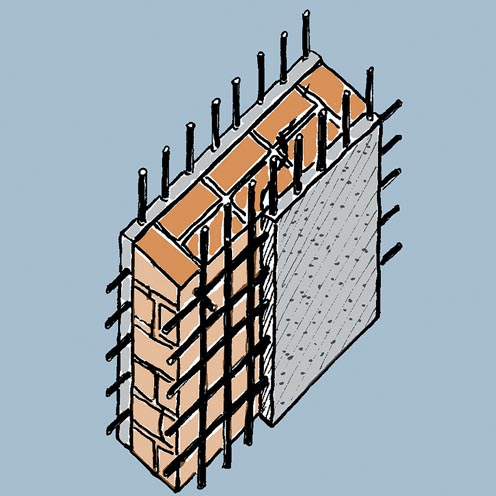

Mreža od staklenih vlakana Armaglass Structura 66, u kombinaciji s našim mortovima na bazi vapna (Intosana, Unisan) ili cementa (linija REPAR) te GFRP konektorima Armaglass Connector, primjenjuje se za ojačavanje zidanih i betonskih konstrukcija tehnikom armiranog žbukanja (CRM sustav: Composite Reinforced Mortar). Mreža je sastavni dio naših sustava RINFOR SYSTEM, koji uključuju i kutnike, razdjelne pločice i GFRP konektore.
Mreža se može upotrebljavati i kao armatura za suradničke nadbetone, glazure i sanacije konstrukcijskim mortovima na armiranobetonskim konstrukcijama (obloge tunela, lučke obale, stupovi, piloti itd.), osobito kada se nalaze u agresivnim okruženjima (morski aerosol, soli za odmrzavanje itd.).
Za pripremu podloge pažljivo slijediti upute navedene u tehničkim listovima morta s kojim se kombinira mreža Armaglass Structura 66.
Za izvedbu CRM armiranog žbukanja:
Rezanje mreže
Odmotati mrežu do potrebne duljine i prethodno je izrezati reznom brusilicom s dijamantnom pločom ili škarama za lim. Tijekom odmotavanja i rukovanja rolama mreže paziti da se mreža ne ošteti.
Ugradnja CRM sustava
Ukloniti postojeću žbuku ili zaštitni sloj betona te sve degradirane dijelove. Navlažiti podlogu vodom pod niskim tlakom i, prema potrebi (ovisno o stanju ziđa, vrsti upotrijebljenog morta ili debljini ojačanja), ručno ili strojno nanijeti cementni špric te ostaviti površinu grubo obrađenu.

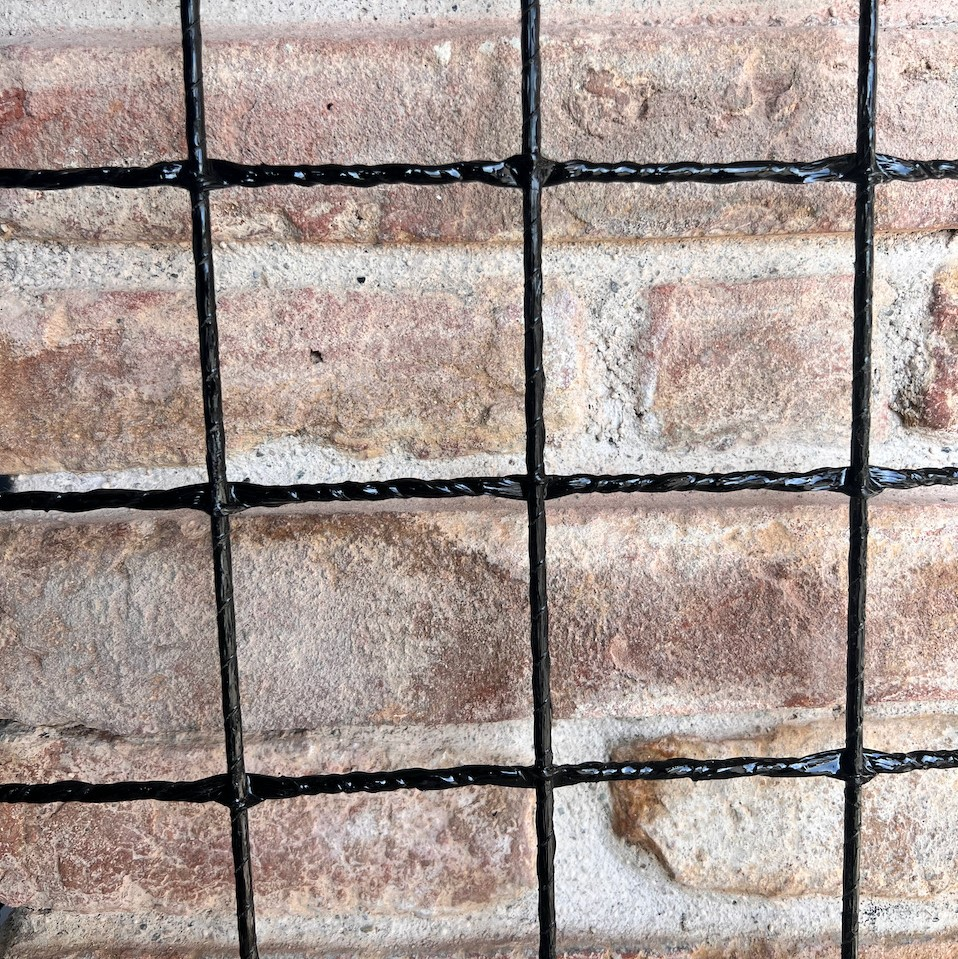

Postaviti mrežu Armaglass Structura 66 na površinu zida koji se ojačava. Na mjestima preklopa trake mreže preklopiti najmanje 15 cm.
Kao spojni elementi sustava ojačanja upotrebljavaju se poboljšano prionjivi GFRP konektori Armaglass Connector promjera 8 mm. Prije ugradnje unaprijed označiti njihov raspored na podlozi. Rotacijskom bušilicom izvesti rupe promjera 12 mm za smještaj konektora (u slučaju zahvata s jedne strane, rupu treba izvesti u dubinu najmanje 2/3 debljine zida). Prije umetanja konektora u rupu postaviti GFRP razdjelnu pločicu Armaglass Grid 33, koja će tijekom sidrenja konektora biti pričvršćena uz mrežu. Rupu temeljito očistiti i konektor sidriti kemijskim sidrom (Syntech Profix ili Syntech Fix EP).
Nastaviti prskanjem ili nabacivanjem morta u jednom ili više slojeva. Mort mora u potpunosti prekriti GFRP elemente, u ukupnoj debljini prema projektnoj dokumentaciji. Kako bi se osigurao kontinuitet sustava ojačanja na svim kutnim područjima (otvori itd.), ugraditi GFRP kutnik Armaglass Corner 66.
U slučaju zahvata s obje strane ugradit će se dva konektora, jedan dugi i jedan kratki (odabir njihovih duljina ovisi o debljini zida). Izvesti prolaznu rupu promjera 12 mm. Na strani na kojoj će se ugraditi kratki konektor i na kojoj će se dva konektora preklapati, proširiti rupu do ukupnog promjera približno 22–24 mm. Preklop između konektora mora iznositi najmanje 11 cm. Nakon izrade rupa temeljito ih očistiti komprimiranim zrakom i injektirati kemijsko sidro na bazi epoksidne smole Syntech Fix EP. Prije umetanja konektora u rupe uvijek postaviti GFRP razdjelne pločice Armaglass Grid 33, koje će tijekom sidrenja konektora biti pričvršćene uz mrežu. Nastaviti prskanjem ili nabacivanjem morta u jednom ili više slojeva. Mort mora u potpunosti prekriti GFRP elemente, u ukupnoj debljini prema projektnoj dokumentaciji.
Tijekom faze sazrijevanja mort zaštititi od toplinskih naprezanja i uvjeta intenzivnog isparavanja. Uvijek se preporučuje sazrijevanje morta u vlažnom okruženju najmanje 48–72 sata.
Mesh size
Number of weft threads
Number of warp threads
Unit weight
Nominal diameter of single strand (warp)
CNR-DT 203/2006
Nominal diameter of single strand (weft)
CNR-DT 203/2006
Nominal Area of Fibers (Weft)
CNR-DT 200/2004 CNR-DT 203/2006
Nominal Area of Fibers (Warp)
CNR-DT 200/2004 CNR-DT 203/2006
Nominal area of single strand (weft)
CNR-DT 203/2006
Nominal area of single strand (warp)
CNR-DT 203/2006
ISO 11667:1997E
Fiber density
ISO 1183-1:2004E
Density of the matrix
ISO 1183-1:2004E
Average tensile load for single bar
EAD 340392-00-0104 ISO 10406-1:2015
Average tensile load per unit length
EAD 340392-00-0104 ISO 10406-1:2015
Strain at break, characteristic value
EAD 340392-00-0104 ISO 10406-1:2015
Tensile elastic modulus, average value
EAD 340392-00-0104 ISO 10406-1:2015
Tensile strength, characteristic value
EAD 340392-00-0104 ISO 10406-1:2015
Upotrijebiti 1,15 m2/m2 proizvoda Armaglass Structura 66: susjedne trake mreže od staklenih vlakana potrebno je preklopiti uz rubove najmanje 15 cm.
