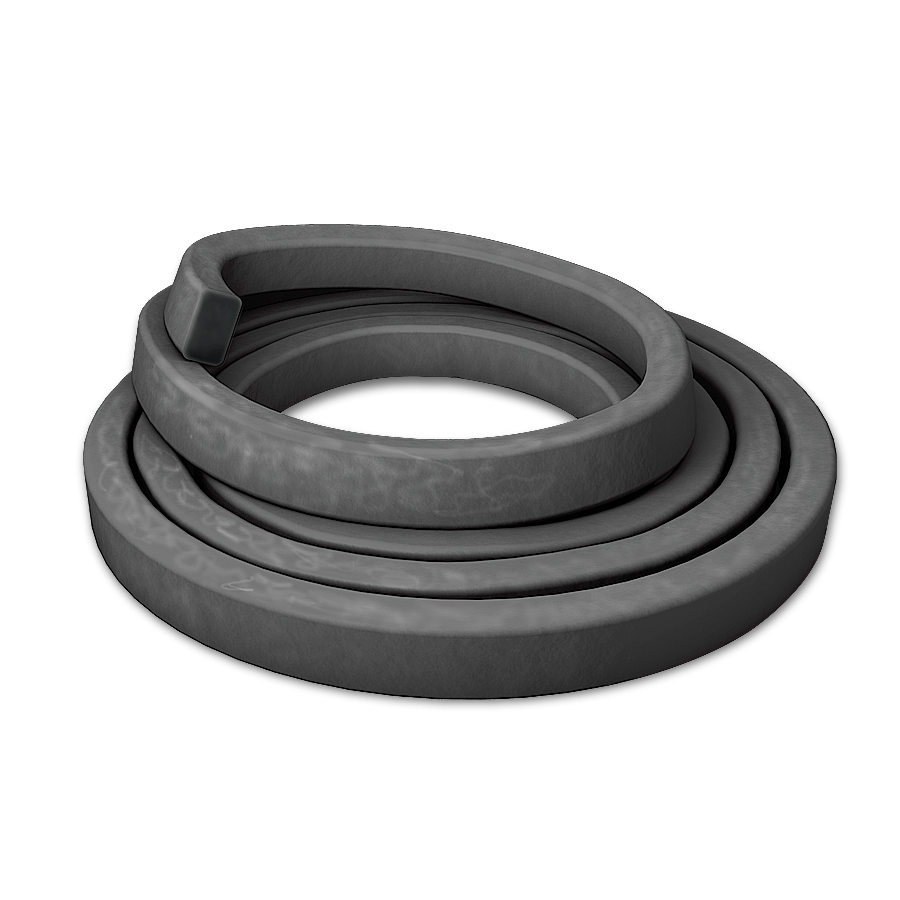

Clayseal 25.20 je waterstop brtva od natrijeve bentonitne gline koja se jednostavno i lako ugrađuje; ne zahtijeva posebnu pripremu podloge, prethodno oblikovana ležišta i sl. Jednostavno se pričvršćuje čavlima ili lijepljenjem (pomoću namjenskog ljepila Proseal Fix) te ne zahtijeva posebne zaštitne mjere. U dodiru s vodom povećava vlastiti volumen stvaranjem stabilnog koloidnog sustava koji osigurava trajnu vodonepropusnost spoja; početno bubrenje usporeno je usporavajućim premazom pri prvom dodiru s vodom, kako bi se spriječile deformacije tijekom početne faze stvrdnjavanja svježeg betona.
Izvedba krutih radnih spojeva (ne dilatacijskih spojeva) i spojeva koji osiguravaju pouzdanu i trajnu vodonepropusnost.
Ako se bentonitna brtva namjerava pričvrstiti čavlima, podlogu za ugradnju treba izvesti što glađom i ravnijom, a eventualne neravnine izravnati proizvodom Repar Tix. U svakom slučaju treba temeljito ukloniti trošne, nevezane i prašnjave dijelove. Osušiti podlogu te ukloniti eventualne lokve spužvama ili mlazom komprimiranog zraka.

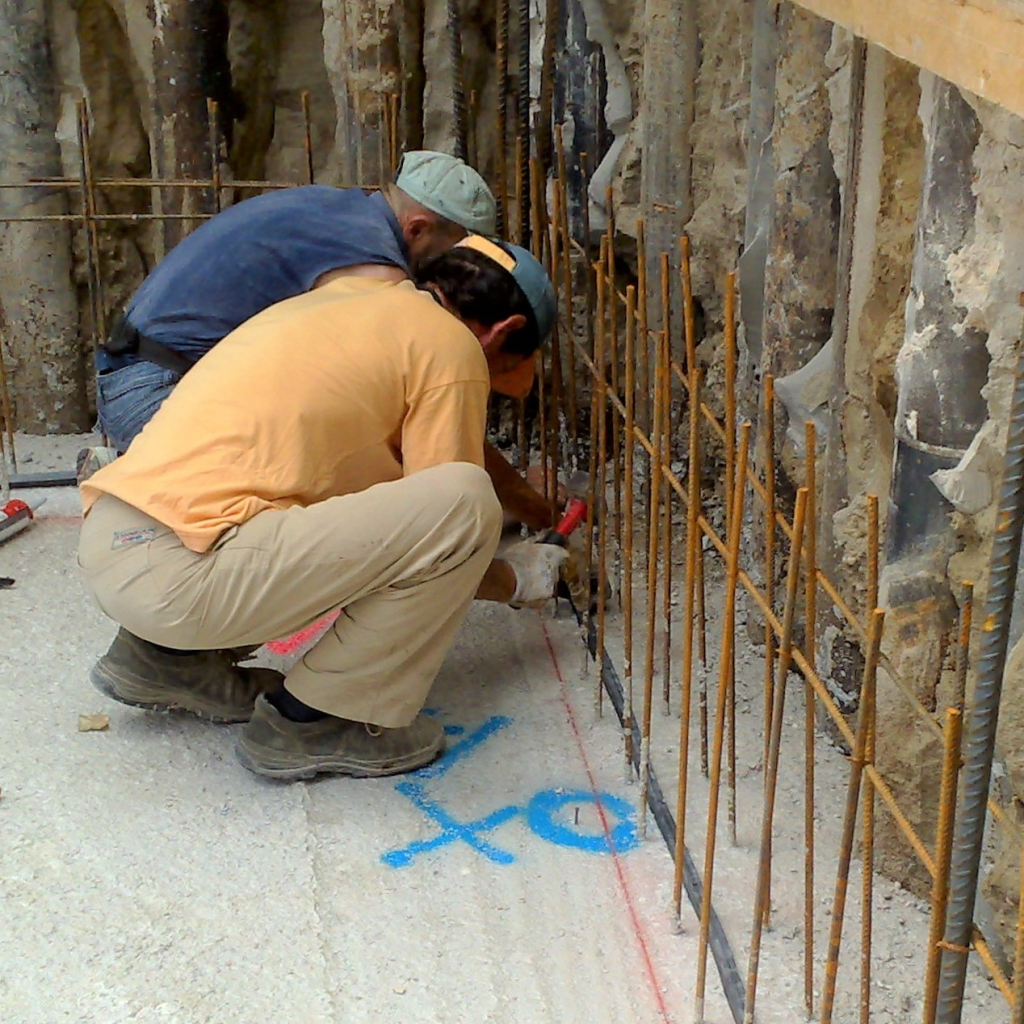

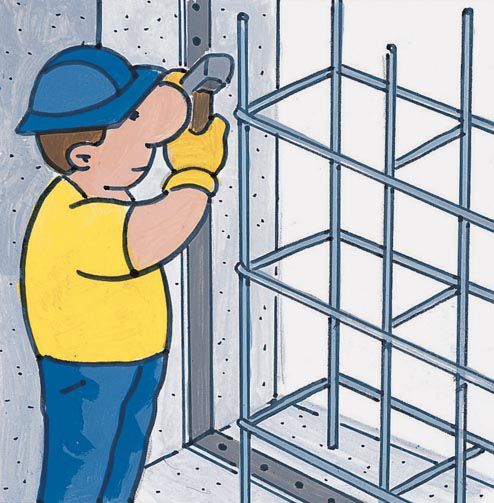

Ručno položiti natrijevu bentonitnu waterstop brtvu Clayseal 25.20 na predviđeno mjesto. Pričvršćivanje se izvodi ljepilom u kartuši Proseal Fix ili čavlima: jedan čelični čavao i podložna pločica približno svakih 20-25 cm. Brtvljenje spojeva između waterstop brtvi osigurava se jednostavnim čeonim spajanjem krajeva u duljini od najmanje 10 cm (ne preklapanjem). Za pričvršćivanje proizvoda Clayseal 25.20 u posebno zahtjevnim uvjetima ugradnje dostupna je namjenska kavezna armatura od čelične žice Bentonet, s kvadratnom mrežom 13x13 mm, u profilima duljine po 1 metar, koja se na spoj pričvršćuje čavlima.
Položaj proizvoda Clayseal 25.20 mora osigurati betonski zaštitni sloj od 10-12 cm s obje strane, kako bi se ograničilo ekspanzijsko djelovanje nastalo hidratacijom. Isto tako, razmaknice oplate moraju biti postavljene tako da održavaju minimalnu udaljenost od 8 cm od same bentonitne brtve.
Na kraju proizvodnog procesa Clayseal 25.20 površinski se obrađuje kako bi se usporio proces bubrenja. Time se postiže odgoda bubrenja od približno 48 h, čak i u slučaju lagane kiše koja navlaži bentonitnu brtvu. Ipak, preporučuje se obratiti posebnu pozornost i pažljivo procijeniti stanje bentonitne brtve u sljedećim situacijama:
Točan prikaz razvoja procesa bubrenja u uvjetima potpunog uranjanja u vodu može se pronaći u Izvještaju o ispitivanju „TEST BUBRENJA U VODI S NEUTRALNIM I BAZNIM pH-OM“, koji se može preuzeti na web-stranici proizvoda https://www.azichem.com/prodotto/clayseal-25-20
U slučaju podzemnih voda s visokim sadržajem soli ili za zaustavljanje procjednih i otpadnih voda, potrebno je provesti prethodna ispitivanja bubrenja ili zatražiti namjensku waterstop brtvu Clayseal 25.20 SW.
Sodium bentonite content
Expansion after 7 days at pH 12.33
Expansion after 7 days in demineralized water with pH~7
Expansion after 10 days at pH 12.33
Expansion after 10 days in demineralized water with pH~7
Hydraulic leak test (14 days at 5 bar)
Unit weight
ASTM D71
Fire resistance
DIN 4102-1
Longitudinal elongation at break
1,1 m/m: Upotrijebiti 1 metar proizvoda Clayseal 25.20 za svaki dužni metar, pri čemu na mjestima završetka/početka koluta treba bočno spojiti 5-10 cm proizvoda kako bi se osigurala trajna vodonepropusnost sustava.
Hidroizolacija radnih spojeva između temeljne ploče i zidova, uz ugradnju, u sredini zidova (minimalni presjek 20 cm), namjenske hidroekspandirajuće waterstop brtve na bazi natrijeve bentonitne gline (~70%), posebnih polimernih veziva (~25%) te plastificirajućih dodataka i pigmenata (~5%), Clayseal 25.20 proizvođača AZICHEM Srl, presjeka 25x20 mm, crne boje. Ručno položiti natrijevu bentonitnu waterstop brtvu Clayseal 25.20 u sredinu zida. Pričvršćivanje se izvodi čavlima: približno jedan čelični čavao svakih 25 cm. Brtvljenje spojeva između waterstop brtvi osigurava se jednostavnim čeonim spajanjem krajeva brtvi u duljini od najmanje 10 cm (ne preklapanjem krajeva). U posebno složenim uvjetima ugradnje waterstop brtvu pričvrstiti namjenskom kaveznom armaturom od čelične žice Bentonet, s kvadratnom mrežom 13x13 mm, u profilima duljine po 1 dužni metar.
Tehničke značajke brtve Clayseal 25.20 proizvođača AZICHEM Srl:
