Glavne karakteristike proizvoda Grout iTOP su: • kombinacija superfinih veziva visoke čvrstoće i mikroniziranih silicijevih materijala s pucolanskom aktivnošću čini mort nakon završetka procesa vezivanja intrinzično vodonepropusnim i iznimno trajnim u najzahtjevnijim razredima izloženosti (razredi izloženosti XC = korozija uzrokovana karbonatizacijom, XF smrzavanje i odmrzavanje, XA kemijski napad, XS i XD korozija uzrokovana kloridima); • izrazito alkalni pH (> 12) štiti armaturne šipke od početka korozije; • zanemariva propusnost ugljikova dioksida osigurava očvrsnulom mortu vrlo visoka svojstva zaštite od karbonatizacije. Duktilnost, žilavost i visoka vlačna čvrstoća zahvaljujući prisutnosti konstruktivnih poliolefinskih vlakana READYMESH PF-180 (osnovne karakteristike vlakana: duljina 18 mm, promjer 0,48 mm, vlačna čvrstoća 516 MPa) .
Za debljine ugradnje veće od 8 cm moguće je dodati od 25 % do 35 % proizvoda Ghiaietto 6.10 (osušeni, selektirani agregat granulacije od 6 do 10 mm, namijenjen dodavanju konstruktivnim lijevanim mortovima radi poboljšanja granulometrijske krivulje, ovisno o povećanju zahtijevane debljine lijevanja); • vrlo visoka fluidnost i sposobnost tečenja, što je odlučujuće svojstvo za osiguravanje ispunjavanja svih prostora kod sidrenja ispod temeljne ploče i lijevanja u oplatu male debljine; • visoka mehanička svojstva i pri kratkom i pri dugom dozrijevanju; • visoka prionjivost na beton i čelik.

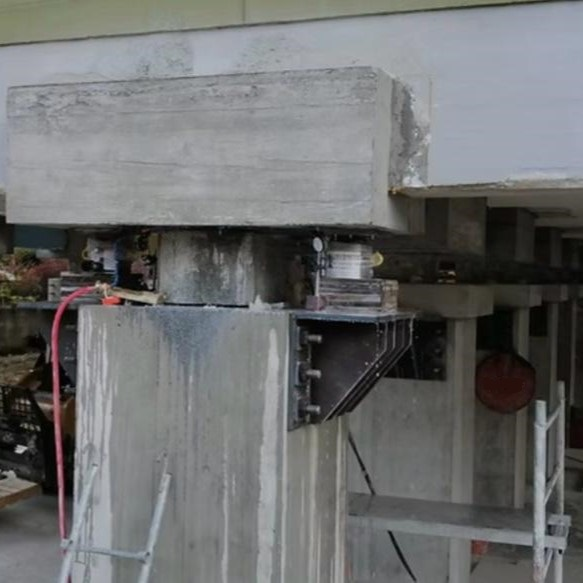

Grout iTOP posebno je prikladan za precizno sidrenje čeličnih stupova, turbina, kompresora, alternatora, prednjih i vodoravnih peći, glodalica, blanjalica, preša, lučkih bitvi, mlinova, vjetroturbina, strojeva za rezanje stijena i općenito radnih strojeva. Zahvaljujući visokim mehaničkim čvrstoćama, čak i pri kratkom dozrijevanju, posebno je učinkovit za podlijevanje ili kao oslonac seizmičkih izolatora. U području cestogradnje posebno je prikladan za sidrenje konstruktivnih cestovnih dilatacijskih naprava i pričvršćivanje zaštitnih cestovnih ograda.
Površine za ugradnju moraju biti čiste, bez onečišćenja, trošnih i nekoherentnih dijelova te prašine, i dovoljno hrapave kako bi se omogućilo dobro mehaničko uklještenje između podloge i lijevanog morta Grout iTOP. Betonsku podlogu prikladno zasititi vodom najmanje osam sati prije ugradnje lijevanog morta. Slobodnu vodu ukloniti spužvama ili mlazovima zraka do postizanja stanja "zasićena površina suha". Za postizanje maksimalnih vrijednosti prionjivosti na podlogu uvijek je potrebno odgovarajuće ohrapavljivanje površina skarifikacijom, pjeskarenjem i sl. Optimalne vrijednosti postižu se visokotlačnim hidrodemoliranjem. Otkriti armaturne šipke u fazi razorne oksidacije ili duboko korodirane, uklanjanjem hrđe s izloženih šipki (pjeskarenjem ili abrazivnim četkama).
U miješalicu uliti 2/3 ukupne količine vode za miješanje (približno 2,5 litre po vreći), zatim postupno dodavati Grout iTOP i preostalu vodu te miješati 3–4 minute, dok se ne dobije homogena smjesa željene konzistencije bez grudica. Grout iTOP lako se pumpa nakon temeljitog miješanja s točnom količinom vode (ne preporučuju se pumpe s volumetrijskim doziranjem vode, kod kojih količina vode nije precizno definirana i proizvod se u kratkom vremenu miješa u pumpnom sustavu). Kod velikih presjeka sidrenja preporučuje se dodati Ghiaietto 6.10 (za više informacija pogledati odgovarajući tehnički list). Temperatura ugradnje: od +5° do +35°C. Oplate obilno premazati sredstvom za odvajanje kako bi se spriječio gubitak vode iz smjese i nastanak površinskih nepravilnosti (Grout iTOP izrazito je prionjiv i prihvaća se na različite podloge, uključujući drvo i čelik ako nisu pravilno premazani sredstvom za odvajanje). Zbog samonivelirajućih svojstava proizvoda i njegove sposobnosti samozbijanja preporučuje se posebna pozornost tijekom vibriranja. Pretjerano intenzivno vibriranje može pogoršati estetski izgled izvedenog elementa. Ne upotrebljavati bez odgovarajućih bočnih ograničenja. Osigurati zaštitu i vlažno njegovanje izloženih površina. Primijeniti postupke ugradnje kojima se osigurava odsutnost šupljina i diskontinuiteta; mort lijevati s jedne strane opsega kako bi se izbjeglo stvaranje zračnih džepova.
Tlačna čvrstoća na 1 dana
UNI EN 12190
Compressive strength after 7 days
UNI EN 12190
Compressive strength after 28 days
UNI EN 12190
Flexural strength at 1 day
UNI EN 196/1
Flexural strength after 7 days
UNI EN 196/1
Flexural strength after 28 days
UNI EN 196/1
Steel bar extraction at a load of 75 kN (EN 1504/6)
Concrete adhesion (cutting test)
Kapilarnog upijanja
Density
Static elastic modulus
Fire resistance
Water penetration under pressure (5 bar for 72 hours)
UNI EN 12390-8
Približno 19 kg/m² proizvoda Grout iTOP za svaki centimetar izvedene debljine (približno 1900 kg po kubičnom metru).
Konstruktivne dopune i povećanja presjeka armiranobetonskih elemenata u debljinama od 5,0 do 15,0 cm, koja se izvode ručnim lijevanjem ili odgovarajućom pumpom, reoplastičnim cementnim betonom normalnog vezivanja, vrlo visokih svojstava i pri kratkom dozrijevanju, tipa Grout iTOP proizvođača Azichem Srl, na bazi cementa visoke čvrstoće, sredstava protiv skupljanja, superpucolanskih punila i selektiranih agregata, s CE oznakom prema EN 1504/3 i EN 1504/6, blago ekspandirajućim u plastičnoj fazi i tijekom prvih 48 sati dozrijevanja. Za velike debljine lijevanja (> 15 cm) proizvod je potrebno dodati s Ghiaietto 6.10 u omjerima navedenima u tehničkom listu. Podlogu odgovarajuće ohrapaviti i navlažiti vodom najmanje 8 sati prije ugradnje morta. Oplate obraditi odgovarajućim sredstvima za odvajanje.
Tehničke karakteristike proizvoda Grout iTOP proizvođača Azichem Srl:
